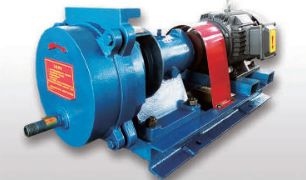

پمپ خلاء حلقه مایع سری SZB فشرده سازی ایزوترمل و ایمنی بالا 2000 ~ 4000Pa

پمپ وکیوم حلقه مایع سری SZB، فشرده‌سازی هم‌دما و ایمنی بالا

I. مقدمه

پمپ وکیوم حلقه مایع سری SZB نوعی پمپ وکیوم خشن است که قادر به دستیابی به فشار نهایی وکیوم 2000 تا 4000 پاسکال است. هنگامی که با یک اجکتور هوا جفت شود، این مقدار می‌تواند به 1 تا 5 کیلو پاسکال بهبود یابد. اصل کار آن شامل یک پروانه است که به صورت خارج از مرکز در داخل محفظه پمپ نصب شده است، که از قبل با مقدار معینی آب به عنوان مایع آب‌بندی پر شده است. با چرخش پروانه، نیروی گریز از مرکز آب را به سمت دیواره محفظه پرتاب می‌کند و یک حلقه مایع هم‌مرکز با محفظه پمپ تشکیل می‌دهد. این حلقه مایع و پره‌های پروانه حفره‌های هلالی شکل با حجم‌های متفاوت ایجاد می‌کنند. چرخش پروانه باعث می‌شود این حفره‌ها منبسط شوند، گاز را از طریق درگاه ورودی مکش کنند و سپس فشرده شوند و گاز را از طریق درگاه خروجی تخلیه کنند.

استفاده از آب به عنوان سیال عامل، این پمپ را برای جابجایی گازهای قابل اشتعال، انفجاری و خورنده بسیار ایمن می‌کند. این پمپ به دلیل ساختار ساده و سهولت نگهداری مشهور است.

II. مزایا

1. فشرده‌سازی هم‌دما و ایمنی بالا: فرآیند فشرده‌سازی تقریباً هم‌دما است و افزایش دما حداقل است، که آن را برای پمپاژ گازهای قابل اشتعال و انفجاری بدون خطر انفجار ایده‌آل می‌کند.

2. ساختمان ساده و نگهداری آسان: این پمپ دارای طراحی جمع و جور با اجزای کمتر است که باعث می‌شود جدا کردن و نگهداری آن آسان باشد. برای عملکرد به مهارت فنی نسبتاً کمتری نیاز دارد.

3. مقاومت در برابر خوردگی: اجزای اصلی در تماس با گاز فرآیند را می‌توان از مواد مقاوم در برابر خوردگی ساخت، که برای جابجایی گازهای خورنده خاص مناسب است.

4. عملکرد تمیز و بدون روغن: استفاده از آب به عنوان مایع آب‌بندی، آلودگی مه روغن را از بین می‌برد و اطمینان حاصل می‌کند که گاز تخلیه شده تمیز است. این امر در صنایعی مانند مواد شیمیایی و دارویی بسیار مهم است.

5. جابجایی گازهای مرطوب: قادر به پمپاژ مخلوط‌های گاز-مایع حاوی مقادیر کمی مایع بدون مشکلات امولسیون‌سازی مرتبط با پمپ‌های آب‌بندی شده با روغن است.

6. عملکرد نرم و بی‌صدا: عدم وجود تماس فلز با فلز داخلی و اثر میرایی حلقه آب به کاهش لرزش و سطح نویز کمک می‌کند.

III. پارامترهای فنی کلیدی (معمول برای این سری)

• نمونه مدل: SZB-4، SZB-8، SZB-15 (این عدد اغلب سرعت پمپ را بر حسب L/s نشان می‌دهد).

• سرعت پمپاژ: معمولاً از 1.5 تا 30 لیتر در ثانیه (90 تا 1800 لیتر در دقیقه) متغیر است.

• وکیوم نهایی:

  • بدون اجکتور هوا: تا -0.086 مگاپاسکال (تقریباً 86٪ درجه وکیوم یا 14 کیلو پاسکال فشار مطلق).

  • با اجکتور هوا: تا -0.093 مگاپاسکال (تقریباً 93٪ درجه وکیوم یا 7 کیلو پاسکال فشار مطلق).

• جریان آب عملیاتی: تقریباً 10 تا 40 لیتر در دقیقه (تأمین مداوم آب تازه برای حفظ حلقه و خنک‌سازی ضروری است).

• توان موتور: معمولاً از 1.5 کیلووات تا 7.5 کیلووات متغیر است، که به مدل بستگی دارد.

• اندازه درگاه ورودی: معمولاً DN25 ~ DN50.

• جنس ساخت: اجزای اصلی معمولاً چدن هستند، با فولاد ضد زنگ و سایر مواد مقاوم در برابر خوردگی موجود است.

IV. زمینه‌های کاربرد
پمپ‌های وکیوم حلقه مایع سری SZB به طور گسترده در کاربردهای صنعتی که نیاز به وکیوم خشن و متوسط دارند، استفاده می‌شوند:

• پمپ‌های راه‌انداز: برای تخلیه هوا از پمپ‌های آب و خطوط لوله برای راه‌اندازی آنها قبل از راه‌اندازی استفاده می‌شود.

• فیلتراسیون وکیوم: تأمین منبع وکیوم برای فیلترهای درام، فیلترهای تسمه‌ای و غیره، در صنایع شیمیایی و معدنی.

• بازیابی گاز: تخلیه و فشرده‌سازی گازهای مختلف.

• فرآیندهای شیمیایی: مانند جذب وکیوم، تقطیر وکیوم و تبلور وکیوم.

• صنایع دارویی و غذایی: در خشک کردن، تقطیر و سایر فرآیندهایی که به دلیل عملکرد بدون روغن خود ارزش دارند، استفاده می‌شود.

• صنعت کاغذ: برای هواگیری و مکش در جابجایی خمیر استفاده می‌شود.

• سایر موارد: خشک کردن چوب، آبیاری خاک و غیره.
