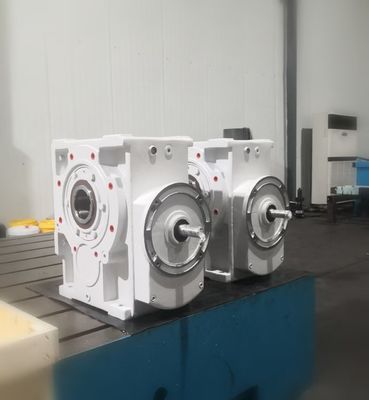

Maszyny do wydobycia węgla IP67 Wysokiej precyzji skrzynia biegów Wysoka gęstość mocy i kompaktowość

Dedykowana precyzyjna przekładnia do maszyn górnictwa węglowego - Ekstremalnie wysoka gęstość mocy i kompaktowość

1. Wprowadzenie

Dedykowana precyzyjna przekładnia do maszyn górnictwa węglowego jest kluczowym elementem przeniesienia napędu stosowanym w kombajnach ścianowych, frezarkach i innym sprzęcie górniczym. Działa w ekstremalnie trudnych warunkach podziemnych kopalń węgla, stawiając czoła poważnym wyzwaniom, takim jak ograniczona przestrzeń, duże obciążenia, uderzenia, wysokie temperatury, wysoka wilgotność, wysokie zapylenie i obecność wybuchowych gazów (metanu). Dlatego ten typ przekładni wymaga nie tylko ultra-wysokiej gęstości mocy i niezawodności, ale musi również spełniać najbardziej rygorystyczne standardy bezpieczeństwa i przeciwwybuchowe. Została zaprojektowana tak, aby wydajnie i niezawodnie przenosić moc z silnika do elementów wykonawczych, takich jak jednostka tnąca i jednostka trakcyjna, napędzając obrót bębna tnącego lub ruch maszyny. Jest to krytyczny element zapewniający wydajne i bezpieczne wydobycie węgla.

2. Zalety

• Ekstremalnie wysoka gęstość mocy i kompaktowość: Wykorzystuje zoptymalizowaną konstrukcję i materiały premium, aby osiągnąć wysoką moc i przenoszenie momentu obrotowego w ekstremalnie ograniczonej przestrzeni, doskonale dopasowując się do kompaktowego układu maszyn węglowych.

• Wyjątkowa niezawodność i trwałość: Koła zębate i wały wykonane są ze stali stopowej o wysokiej wytrzymałości i poddawane precyzyjnym procesom, takim jak nawęglanie, hartowanie i szlifowanie, co skutkuje bardzo wysoką wytrzymałością na zginanie i zmęczenie kontaktowe, zapewniając długą żywotność.

• Doskonała odporność na przeciążenia i uderzenia: Wzmocniona konstrukcja, aby poradzić sobie z silnymi wstrząsami i wibracjami generowanymi podczas cięcia węgla i skał, z wysokim współczynnikiem eksploatacji, aby skutecznie radzić sobie z chwilowymi przeciążeniami.

• Wydajne odprowadzanie ciepła i konstrukcja równowagi termicznej: Rozwiązuje problem uszczelnionego, wysokotemperaturowego środowiska z słabą wentylacją pod ziemią poprzez specjalne funkcje chłodzenia (np. spiralne kanały chłodzenia wodą, chłodnice zewnętrzne) i obliczenia równowagi termicznej, aby zapobiec nadmiernej temperaturze oleju i zapewnić stabilną wydajność.

• Ekstremalna niezawodność uszczelnienia: Wykorzystuje wiele, wielotypowych kombinacji uszczelnień (np. wysokiej jakości uszczelnienia wargowe, uszczelnienia labiryntowe, uszczelnienia czołowe pływające), aby niezwykle skutecznie zapobiegać wnikaniu zewnętrznego pyłu węglowego i błotnistej wody oraz zapobiegać wyciekom wewnętrznego smaru, zapewniając pracę łożysk i kół zębatych w czystym środowisku.

• Rygorystyczna konstrukcja przeciwwybuchowa i bezpieczeństwa: Wszystkie elementy elektryczne (np. czujniki) i konstrukcje konstrukcyjne spełniają wymagania przeciwwybuchowe dla podziemnych kopalń węgla (np. standardy GB, ATEX, IECEx), eliminując ryzyko zapłonu gazu metanowego.

• Niski poziom hałasu i wysoka precyzja: Wysoka dokładność kół zębatych (zazwyczaj osiągająca ISO klasa 5-6), dobra sztywność obudowy, zapewniająca płynne przenoszenie napędu i niski poziom hałasu.

• Modułowość i wygoda konserwacji: Konstrukcja uwzględnia trudności konserwacji podziemnej, dążąc do modułowości, aby ułatwić szybką wymianę części zużywających się i skrócić przestoje.

3. Kluczowe parametry techniczne

• Zakres mocy: Od kilkudziesięciu kW do ponad tysiąca kW (np. moc silnika tnącego kombajnu ścianowego może przekraczać 800 kW).

• Moment obrotowy na wyjściu: Wysoki moment obrotowy, ze specyficznymi wartościami dopasowanymi do średnicy bębna tnącego i mocy silnika.

• Zakres przełożeń: Różni się w zależności od wymagań funkcjonalnych (cięcia lub trakcji), zazwyczaj duży.

• Sprawność przenoszenia: >96% (jeden stopień), wysoka sprawność zmniejsza zużycie energii i wytwarzanie ciepła.

• Standardy projektowe: Zgodność z GB (Chińskie Normy Krajowe), MT (Normy Przemysłu Węglowego), ISO, DIN itp. i musi przejść certyfikację bezpieczeństwa kopalń węgla (Certyfikat MA).

• Stopień ochrony: Co najmniej IP67 (pyłoszczelność i ochrona przed zanurzeniem), często wyższy.

• Metody chłodzenia: Chłodzenie wewnętrzne wodą (kanały chłodzenia w obudowie), wymuszone chłodzenie zewnętrznym obiegiem oleju, chłodzenie naturalne itp.

• Cykl pracy: Zazwyczaj S1 praca ciągła, zdolna do wytrzymywania częstych startów/zatrzymań i dużych obciążeń udarowych.

4. Zastosowania

• Kombajn ścianowy: Służy jako reduktor napędu tnącego i reduktor napędu trakcyjnego, działając jako kluczowe "połączenia" kombajnu ścianowego.

• Frezarka: Napędza głowicę tnącą obrót do drążenia tuneli.

• Kombajn chodnikowy: Wykonuje zarówno funkcje cięcia, jak i załadunku.

• System pługa: Napędza jednostkę pługa.

• Inne urządzenia górnicze do podziemnego wydobycia węgla: Takie jak jednostki napędowe dla głowic i końcówek ciężkich przenośników zbrojonych (AFC).
