হেরিংবোন গিয়ার ও হেরিঙবোন গিয়ার শ্যাফ্ট স্ব-বাতিল অক্ষীয় চাপ

হেরিংবোন গিয়ার ও হেরিংবোন গিয়ার শ্যাফ্ট স্ব-বাতিল অক্ষীয় থ্রাস্ট

১. ভূমিকা

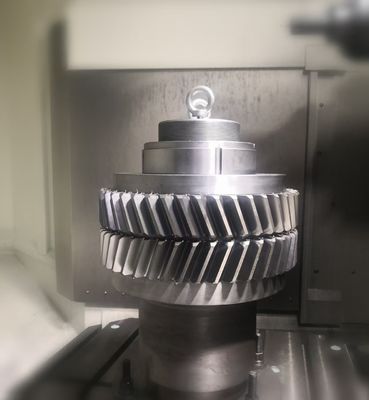

একটি হেরিংবোন গিয়ার হল এক ধরণের বিশেষ নলাকার গিয়ার যার দাঁতগুলি একটি "হেরিংবোন" বা "V" প্যাটার্নে সাজানো থাকে। এটিকে দুটি হেলিকাল গিয়ার হিসাবে ধারণা করা যেতে পারে যার হেলিক্স কোণ সমান কিন্তু বিপরীত এবং পাশাপাশি স্থাপন করা হয়। এই প্রতিসম কাঠামোটি অপারেশন চলাকালীন উৎপন্ন অক্ষীয় থ্রাস্ট ফোর্সগুলিকে অভ্যন্তরীণভাবে একে অপরের বাতিল করে দেয়. এটি একক হেলিকাল গিয়ারগুলির জন্য অক্ষীয় লোডগুলি পরিচালনা করার জন্য প্রয়োজনীয় ব্যয়বহুল থ্রাস্ট বিয়ারিংগুলির প্রয়োজনীয়তা দূর করে। একটি হেরিংবোন গিয়ার শ্যাফ্ট একটি গুরুত্বপূর্ণ উপাদান যেখানে হেরিংবোন গিয়ারটি শ্যাফ্টের সাথে একটি একক মনোলিথিক অংশ হিসাবে একত্রিত হয়।

২. সুবিধা

• স্ব-বাতিল অক্ষীয় থ্রাস্ট: প্রধান সুবিধা। বাম-হাতের এবং ডান-হাতের হেলিক্স দ্বারা উত্পন্ন অক্ষীয় শক্তিগুলি পরিমাণে সমান কিন্তু দিকের দিক থেকে বিপরীত, যার ফলে নেট শূন্য অক্ষীয় শক্তি হয়। এটি বিয়ারিং সমর্থন কাঠামোকে ব্যাপকভাবে সহজ করে এবং খরচ কমায়।

• উচ্চ লোড ক্ষমতা: হেলিকাল গিয়ারগুলির সুবিধাগুলি উত্তরাধিকার সূত্রে পাওয়া যায়: উচ্চ যোগাযোগের অনুপাত (একই সাথে আরও দাঁত যোগাযোগে থাকে), মসৃণ শক্তি সংক্রমণ, কম শব্দ এবং উচ্চ টর্ক এবং শক্তি প্রেরণের ক্ষমতা।

• মসৃণ অপারেশন: সংযুক্তি প্রক্রিয়াটি একটি অবিচ্ছিন্ন, ধীরে ধীরে যোগাযোগ, যার ফলে স্পার গিয়ারগুলির তুলনায় কম প্রভাব, কম কম্পন এবং শান্ত অপারেশন হয়। এটি তাদের উচ্চ-গতির, ভারী-শুল্ক অ্যাপ্লিকেশনগুলির জন্য আদর্শ করে তোলে।

• উচ্চ নির্ভরযোগ্যতা: একটি হেরিংবোন গিয়ার শ্যাফ্টের মনোলিথিক কাঠামো (বা কেন্দ্রীয় খাঁজযুক্ত) চমৎকার দৃঢ়তা প্রদান করে এবং অক্ষীয় থ্রাস্টের সাথে সম্পর্কিত সম্ভাব্য সমস্যাগুলি এড়িয়ে চলে।

৩. মূল প্রযুক্তিগত পরামিতি
হেরিংবোন গিয়ারগুলির জন্য বেশিরভাগ পরামিতি হেলিকাল গিয়ারগুলির মতোই, তবে প্রতিসাম্য সহ:

• মডিউল: দাঁতের আকার নির্ধারণকারী মৌলিক প্যারামিটার (নরমাল মডিউল হল স্ট্যান্ডার্ড মান)।

• হেলিক্স অ্যাঙ্গেল (β): উভয় দিকের হেলিক্স কোণ মানের দিক থেকে সমান কিন্তু হাতের দিক থেকে বিপরীত (প্রায়শই β/β হিসাবে চিহ্নিত করা হয়, উদাহরণস্বরূপ, 30°/30°)।

• হ্যান্ড অফ হেলিক্স: বাম-হাতের এবং ডান-হাতের হেলিক্স উভয়কে একত্রিত করে।

• অক্ষীয় ফাঁক/সেন্ট্রাল খাঁজ: একটি উত্পাদন ফাঁক সহ ডিজাইনগুলির জন্য, এই মাত্রা একটি গুরুত্বপূর্ণ প্যারামিটার।

• সঠিকতা গ্রেড: ISO বা AGMA মান অনুযায়ী রেট করা হয়েছে, সাধারণত উচ্চ নির্ভুলতার প্রয়োজন হয়।

হেরিংবোন গিয়ার শ্যাফ্টের জন্য নির্দিষ্ট পরামিতি:

• কনস্ট্রাকশন টাইপ: সলিড (কোনো কেন্দ্রীয় খাঁজ নেই) বা উত্পাদনের জন্য একটি কেন্দ্রীয় খাঁজ সহ।

• উপাদান ও তাপ চিকিত্সা: প্রায়শই উচ্চ-গ্রেডের খাদ ইস্পাত (যেমন, 42CrMo, 20CrNi2MoA) দিয়ে তৈরি এবং চরম লোডের চাহিদা মেটাতে কার্বুরাইজিং এবং হার্ডেনিং-এর মতো গভীর তাপ চিকিত্সা করা হয়।

৪. অ্যাপ্লিকেশন
হেরিংবোন গিয়ারগুলি প্রধানত চরম ভারী লোড, উচ্চ গতি এবং মসৃণ অপারেশনের চাহিদার সাথে জড়িত গুরুত্বপূর্ণ অ্যাপ্লিকেশনগুলিতে ব্যবহৃত হয়:

• মেরিন প্রপালশন সিস্টেম: বড় জাহাজ এবং ভেসেলের জন্য গিয়ারবক্স (হ্রাস গিয়ার) (তাদের সবচেয়ে ক্লাসিক অ্যাপ্লিকেশন)।

• ভারী যন্ত্রপাতি: ইস্পাত রোলিং মিল, খনির ক্রাশার, বড় এক্সট্রুডার।

• বিদ্যুৎ উৎপাদন সেট: গ্যাস টারবাইন এবং বাষ্প টারবাইনের জন্য হ্রাস ড্রাইভ।

• পাম্প এবং কম্প্রেসার:বড় উচ্চ-চাপ সেন্ট্রিফিউগাল কম্প্রেসার এবং পাম্পের জন্য গতি বাড়ানোর গিয়ারবক্স।
