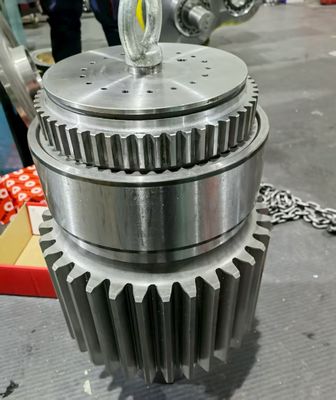

Innen-/Außenverzahnung & Keilwelle Extrem hohe Belastbarkeit Ausgezeichnete Ausrichtung

Innen-/Außen-Splinngerät und Spinnschacht Extrem hohe Ladekapazität Ausgezeichnete Ausrichtung

Teil 1: Überblick über die Splineneinbindung

Eine Spline-Verbindung ist eine Verbindung, die durch Bearbeitung mehrerer gleichmäßig verteilter Schlüsselzähne auf einer Welle und in einem Drehkreuz gebildet wird.Die Splines auf einem Getriebe oder einer Welle sind inAußenschleifzüge(an der Außenseite einer Welle bearbeitet) undinnere Spalten(auf der inneren Oberfläche eines Lochs bearbeitet).

Teil 2: Außen-/Wellen- und Innen-Schleifgeräte

1Einführung

• Außenverbundgerät/Welle:Verweist auf ein Getriebe oder eine Welle mit auf der äußeren zylindrischen Oberfläche bearbeiteten Splinenzähnen. Sie fungiert typischerweise als Eingangs- oder Ausgangswelle, die mit einem Bauteil mit internen Splinen (z. B.eine Kupplung, ein anderes Gang).

• Inneres Spinngerät:Bezeichnet ein Getriebe mit auf der inneren Bohroberfläche bearbeiteten Splinzzähnen, das normalerweise zur Paarung mit einer äußeren Splinzwelle verwendet wird,mit einer Leistung von mehr als 50 W und einer Leistung von mehr als 100 W,.

2Vorteile (im Vergleich zu Single-Key-Verbindungen)

• Extrem hohe Tragfähigkeit:Mehrere Zähne sind gleichzeitig miteinander in Berührung und bieten eine Belastungskapazität, die bei weitem über die von einzelnen Schlüsselanschlüssen liegt und die Übertragung von enormem Drehmoment und Leistung ermöglicht.

• Ausgezeichnete Ausrichtung:Involute Spline-Profile bieten eine gute Selbstzentrierbarkeit, die Konzentrizität zwischen Welle und Drehscheibe gewährleistet und eine hohe Übertragungsgenauigkeit bietet.

• Eine gute Orientierung:Besonders geeignet für Anwendungen, bei denen Getriebe häufig auf der Welle gleiten müssen (z. B. Verschiebung des Getriebes), was eine reibungslose Bewegung ermöglicht.

• Hohe ZuverlässigkeitNiedrigere Belastungskonzentration, höhere Ermüdungsfestigkeit, zuverlässigere Verbindung und längere Lebensdauer.

• Kompakte Struktur:Für die Übertragung desselben Drehmoments ist eine Splin-Verbindung in der Regel kompakter und leichter als eine Schlüsselanbindung.

3. Schlüsseltechnische Parameter

• Anzahl der Zähne:Die Anzahl der Zahnspalte.

• Modul:Der grundlegende Parameter, der die Größe der Splinenzähne bestimmt.

• Druckwinkel:Häufig sind 30°, 37.5°, 45° (für quadratische Spline) oder 20°, 30° (für involute Spline).

• Größerer Durchmesser, kleiner Durchmesser, Schlagdurchmesser:Die wichtigsten Durchmesser der Spline.

• Anpassungsart:Kategorisiert inSchiebetätigkeit(für axiale Bewegung) undFestgepasst(für dauerhafte Verbindungen) durch Abweichung der Toleranzbänder für die Raumbreite und Zahndicke erreicht.

• Genauigkeitsgrad:Gemäß ISO-, ANSI- oder DIN-Standards eingestuft, was sich auf die Dichte der Passform und die Glatzigkeit der Übertragung auswirkt.

4. Anwendungen
Spline-Verbindungen werden in Anwendungen, die eine hohe Drehmomentübertragung, eine hervorragende Ausrichtung und die Notwendigkeit eines relativen Schiebens erfordern, weit verbreitet:

• Fahrzeuggetriebe:Synchronisatoren, Verbindung zwischen Zahnrädern und Wellen (die klassischste Anwendung).

• Maschinenwerkzeuge:Spindelantriebssysteme von Fräsmaschinen, Drehmaschinen

• Flugzeugtriebwerke:Verbindungen zwischen Rotoren und Scheiben.

• Schwere Maschinen:Antriebswellen für Bagger und Krane.

• 4WD-SystemeAnschlüsse zwischen Propellerwellen und Differenzialen, Übertragungsfälle.
